Ouvrir la doc

Mode d'emploi





INSTALLATION :

Avant de commencer, merci de lire également le guide de bonne pratique → Consulter les bonnes pratiques



Etape 1 – Installation de la machine

  • Lors de la manipulation de la machine, bien faire attention à ne pas toucher aux courroies.
  • Poser votre imprimante 3D sur un support parfaitement plat et stable. Un support bien stable améliore la qualité des impressions.



Etape 2 – Branchement de la machine

  • Branchez le cordon USB de la carte Arduino vers un port USB de votre ordinateur. Brancher de préférence sur un port USB principal (ceux sur la carte-mère de votre ordinateur). L’écran LCD doit s’allumer. Votre ordinateur va installer automatiquement les drivers.
  • Branchez le bloc d’alimentation sur la prise Jack de l’imprimante. Le ventilateur de la hot-end doit tourner.



 Ne jamais brancher l’alimentation directement sur la carte Arduino, vous risquez de l’endommager.



Etape 3 – Installez REPETIER sur votre ordinateur



Etape 4 – Installez votre bobine de PLA sur l’imprimante



Etape 5 – Installez le filament dans l’extrudeur

Procédure d’installation → chargement-du-filament

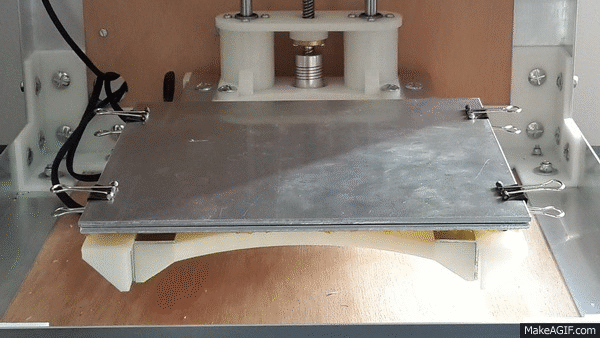

Etape 6 – Plateau amovible

  • Important : Ne JAMAIS imprimer directement sur le plateau chauffant,
  • A la première utilisation dégraissez votre plateau amovible avec de l'alcool ou du liquide vaisselle,
  • Posez le plateau amovible en aluminium sur le plateau chauffant.
  • Fixez le plateau avec 4 pinces porte-documents. Veillez à bien l’ajuster.





PREMIERE IMPRESSION

  • Téléchargez le modèle de test → Modèle de test
  • Lancez REPETIER et connecter le à l’imprimante (bouton  Connecter  en haut à gauche).



ETAPE 1 – Chargement et préparation du modèle

Faite glisser le fichier STL sur REPETIER ou utiliser le  Menu  Fichier   Charger  pour charger le modèle.





 A droite, cliquez sur l’onglet  Trancheur , puis sélectionnez les réglages (impression/imprimante/extrudeur 1) suivant :



Puis cliquez sur  Trancher avec Slic3r  pour lancer le traitement. Vous devriez obtenir ceci :



ETAPE 2 – Préparation du plateau

  • Afin que votre pièce accroche sur le plateau lors de l’impression, badigeonnez deux à trois couches légères croisées de colle en bâton sur une surface correspondant à celle de l’objet à imprimer.
  • Évitez, autant que possible, de mettre de la colle dans la zone de palpage. Astuce :  Faite un point avec un feutre indélébile sur la zone de palpage pour la repérer facilement.
  • Il est préférable d’effectuer cette opération juste après le nettoyage de la buse pour éviter un séchage prématuré de la colle.

Marque de colle recommandée : STICK PATTEX JUNIOR.

  • À propos des solutions d’accroches : Il existe d’autres méthode pour faire adhérer votre pièce sur le plateau ( 3M Scotch Blue, Klapton, Buildtak….). Il convient à chacun de trouver la solution qui lui conviennent le mieux. Chaque solution a ses avantages et ses inconvenants. Dans tous les cas, il faut laisser une petite zone libre aux quatre coins du plateau pour le palpage et régler l’offset Z en conséquence.



ETAPE 3 – Impression et Auto-Bed levelling

Lancez l’impression en cliquant sur le bouton  Démarrer Job  en haut à gauche ou sur  Print  à droite.

L’extrudeur va se positionner au centre de l’imprimante et la buse d’impression va monter à 130°.
Une fois la température atteinte l’imprimante va sonner.



 Cette sonnerie indique qu'il faut PARFAITEMENT nettoyer la buse de votre imprimante.



A l’aide de la pince brucelles et du racloir en bois enlevez les restes de filament collé sous la buse :

  • Enlevez les restes de filament collé avec la pince brucelles,
  • Puis frottez le dessous de la buse avec le racloir en bois,
  • Renouvelez l’opération 2 à 3 fois.
  • Vous pouvez aussi compléter le nettoyage de la buse avec un chiffon en coton épais.
  • Soyez prudent, c’est chaud !



Cette opération de maintenance doit OBLIGATOIREMENT être réalisée à chaque nouvelle impression. Tout manquement peut être fatal à votre impression et à terme, endommager votre imprimante. Cette opération ne prend que 5 secondes, ne la négligez pas !



Une fois la buse nettoyée, enfoncez le bouton rotatif (le gros couleur aluminium) sur le panneau LCD de votre imprimante. L’imprimante va se mettre en route pour effectuer son auto-calibrage.

Observez bien la façon dont la buse « palpe » le plateau en aluminium. La buse doit effleurer la surface du plateau. Si la buse appuie fortement sur le plateau, c’est qu’elle a été mal nettoyée !

Dans ce cas stoppez l’imprimante en appuyant sur le bouton   Arrêt d’urgence  en haut à droite, puis relancez le cycle d’impression/nettoyage. Avec l’expérience, cela n’arrivera que très rarement.

Une fois le « probe » fait aux quatre coins du plateau, la tête va chauffer à sa température d’extrusion et l’impression va commencer.

En cas de problème vous pouvez aussi stopper l’impression à l’aide du bouton arrêt d’urgence sur le LCD. Mais il vous faudra éteindre l’imprimante pour la réactiver.

Lorsque l’impression est terminé, le plateau va descendre jusqu’en bas. Enlevez le plateau amovible pour décoller la pièce en toute sécurité.

Impression terminée !



 Pour décoller la pièce vous pouvez :

  • Tirez dessus,  (attention à la casse !)
  • Passez une grosse lame de cutter entre la pièce et le plateau (attention à ne pas vous couper) pour légerement la décoller, puis glissez une spatule fine pour décoller la pièce.
  • Mettre le plateau au congélateur 15 minutes, puis tirez dessus, ça se décolle facilement.



Que faire ensuite pour obtenir des impressions optimums  ?

Bonne impression !
