SCHÉMA DE MONTAGE FAISCEAU – RAMPS 1.4



  • Branchez les différents faisceaux sur la carte RAMP en suivant le schéma.
  • Attention de bien respecter les couleurs et polarité (rouge + / bleu – ) des fils lors de leurs branchements.
  • Toute inversion de polarité peut détruire l’électronique ou le composant branché.
  • Bien enfoncer à fond les connecteurs Dupont, en cas de problème c’est le premier point à vérifier.





MISE EN PLACE DES FAISCEAUX





MONTAGE DES ENDSTOP

ENDSTOP X – Faisceau n° 3  :

  • Installez le faisceau n° 3, puis passez-le dans la gaine chaussette avec le faisceau du moteur Nema 14.
  • Placez de la gaine thermo-rétractable à chaque extrémité de la gaine chaussette.
  • Réglez, si-nécessaire, l'écartement de la lame du microswitch afin d'avoir un contact parfait avec le charriot.

Note : Le câblage n’est pas représenté.




Avec un petit rislan fixez les deux faisceaux.


Puis installez la gaine et le tube thermo.



 ENDSTOP Y – Faisceau n° 7  :


IMAGE DE LA MK1, PROCEDURE IDENTIQUE POUR LA MK2+ MAKER

ENDSTOP Z – Faisceau n° 6  :


IMAGE DE LA MK1, PROCEDURE IDENTIQUE POUR LA MK2+ MAKER



ATTENTION AU BRANCHEMENT !
Ne jamais brancher vos End-Stop sur la rangée de connecteurs rose (en rouge sur le schéma) sous peine de détruire votre RAMPS





BRANCHEMENT ECRAN LCD

  • Connectez les deux nattes grises à l’arrière du LCD sur les connecteurs identifiés EXP1 et EXP2,
  • Puis connectez les sur la RAMPS :
    • Natte EXP1 → connecteur de gauche sur la RAMPS,
    • Natte EXP2 → connecteur de droite sur la RAMPS.



BRANCHEMENT AUTO-LEVELLING (côté plateau chauffant)

  • Côté RAMPS, insérez le pin du fils jaune (celui du faisceau principal) dans le connecteur Dupont du fils jaune du faisceau n° 10 (faiscau plateau chauffant).
  • Branchez maintenant ce Dupont suivant le schéma de câblage sur la carte RAMPS.



BRANCHEMENT AUTO-LEVELLING (côté extrudeur)

  • Insérez la cosse à œillet du faisceau n° 9 dans la petite vis placée au-dessus du radiateur.
  • Pour dévisser facilement la petite vis, retirer le capot du radiateur (réf. 17)  en retirant les deux vis+rondelles de maintient,
  • Remontez les vis  sans le capot (réf. 17), puis retirer la petite vis au-dessus du radiateur,
  • Mettez en place la petite vis dans la cosse à oeillet, puis vissez dans le trou du radiateur.
  • Puis remontez le capot du radiadeur (réf. 17). avec ses vis et ses rondelles .



BRANCHEMENT EXTRUDEUR

  • Passez le gros Dupont du faisceau principal dans le trou de droite du boitier "cache câble",
  • Passez les faisceaux des ventilateurs, ainsi que la cartouche de chauffe et la thermistance par le trou à l'arriere droit du boitier,
  • Connectez ensemble les connecteurs Dupont mâle (faisceau n° 5) et femelle (faisceau n°4, 8 et 9 - moteur et ventilateurs) en respectant la correspondance des couleurs des fils (consultez le schéma),
  • Attention tout particulièrement à la polarité des ventilateurs (note : rouge avec rouge et noir avec bleu),
  • Passez un petit rislan sur haut du boitier et immobilisez le faisceau sur la gaine noire thermoplastique,
  • RAPPEL : NE PAS IMMOBILISER directement sur les fils, mais bien sur la gaine. Bien serrer  le rislan et coupez l'exédent.

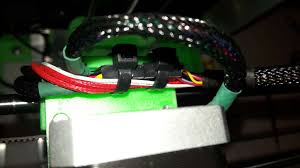

Immobilisez avec un rislan sur la gaine thermoplastique



  • Refermez le boitier  en veillant à positionner le mieux possible les câbles. Attention à bien mettre en place le câble du moteur (photo ci-dessous)
  • Immobilisez le tout avec deux vis thermoplastiques 3x20.


Bien placer le câble du moteur.

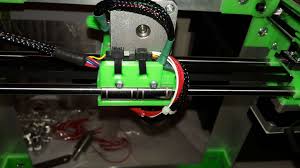

Vu arrière. Positionnement et immobilisation des faisceaux.



  • Pour finir, installez la cartouche de chauffe et la thermistance dans leur logement. Serrez les vis sans tête de part et d’autre.
  • La thermistance est TRES fragile:  La placer bien au fond du logement - Eviter le la tordre sous peine de la casser et serrez avec modération afin de ne pas briser le bulbe en verre
  • TRES IMPORTANT : Bien contrôler le parfait maintien de la cartouche et de la thermistance.
  • Immobilisez l'ensemble avec des colliers rislans.

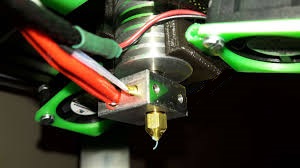

Vu Hot-End arrière.



BRANCHEMENT ALIMENTATION

  • Branchez les câble rouge et bleu de la platine d’alimentation sur la carte RAMPS,
  • Ne pas oublier de mettre en place les ponts sur la carte RAMPS  pour alimenter le plateau chauffant (figure 2)
  • Important : Bien contrôler vos branchements avec le schéma.


Figure 1.


Figure 2.



INSTALLATION DES RADIATEURS

  • Installez les radiateurs sur les puces des Steppers.
  • TRES IMPORTANT : Veillez à ce qu’ils soient bien centrés sur les "puces" noires et ne touchent pas des soudures.



C’EST FINI !



Vous avez tout branché correctement ? Vous avez vérifié plusieurs fois ?

Alors vous pouvez passer à la première mise en route de l’imprimante !
